隨著電子設備向輕薄化、便攜化、異形化發展，PCB軟板的應用場景持續擴容，準確適配多行業高級需求。消費電子領域，F(xiàn)PC是手機、智能手表、筆記本電腦的關鍵部件，用于連接屏幕、攝像頭、電池等，實現輕薄化設計；車載領域，車規級FPC需滿足耐高溫、抗震動、耐彎折要求，應用于車載顯示屏、傳感器、電池管理系統（BMS）等；**設備領域，微型FPC適配便攜式**儀器，實現小型化、可穿戴設計；航天領域，高級FPC耐受極端溫濕度，用于航空航天設備的柔性布線。關鍵詞：PCB軟板應用、FPC、消費電子、車規級FPC、**設備、航天、便攜式設備、電池管理系統（BMS）。富盛電子PCB 定制，為您的創意落地助力。成都PCB線路板廠家

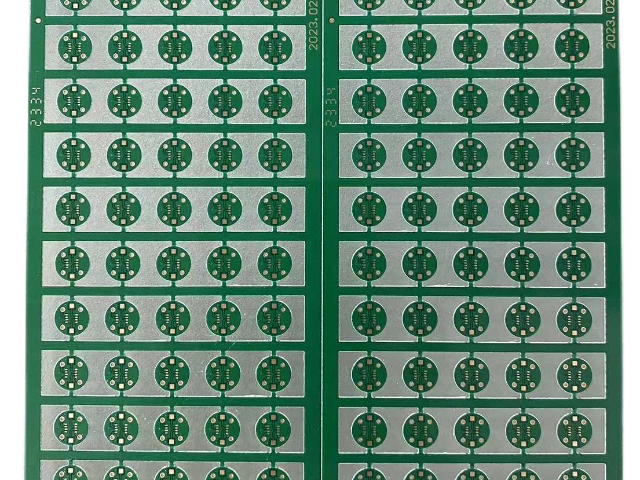

    PCB的主要構成的是基材、導電層、阻焊層和絲印層，各部分協同作用，決定了電路板的性能與可靠性?；氖荘CB的基礎，主流材質為FR-4玻纖環氧板，具備良好的絕緣性和機械強度，高級場景則采用聚酰亞胺（PI）、聚四氟乙烯（PTFE）等特殊材料，分別適配柔性、高頻等需求。導電層主要由銅箔構成，通過蝕刻工藝形成預設線路，銅箔厚度通常以盎司為單位，1oz銅箔是比較常用規格。阻焊層多為綠色油墨，覆蓋在導電線路表面，防止銅箔氧化和焊接短路，同時起到環境防護作用。絲印層則印有元器件標識、極性標記等信息，方便后續組裝與調試。關鍵詞：PCB構成、基材、FR-4、銅箔、阻焊層、絲印層、蝕刻工藝。深圳雙面鎳鈀金PCB定做富盛 PCB 線路板適配物聯網設備，側重低功耗設計，延長終端設備續航時間。

    阻抗控制是確保高頻信號在 PCB 中穩定傳輸?shù)年P(guān)鍵技術，尤其適用于通信設備、射頻模塊等高頻場景。信號在 PCB 線路中傳輸時，會因線路電阻、電容、電感共同作用產生阻抗，若阻抗與元件阻抗不匹配，會導致信號反射、衰減，影響設備性能。阻抗控制主要通過設計線路參數實現：一是控制線路寬度與厚度，例如 50Ω 阻抗的微帶線，在 FR-4 基板上（厚度 1.6mm），線路寬度通常設計為 1.8mm；二是控制線路與參考平面的距離，增加距離會增大阻抗，減小距離則降低阻抗；三是選擇合適的基板材料，高頻場景需采用低介電常數（εr）的基板，減少信號傳輸損耗。制造過程中，需通過阻抗測試儀實時監測線路阻抗，確保誤差控制在 ±10% 以內，部分高級 PCB 要求誤差小于 ±5%，如 5G 基站設備 PCB。

    富盛電子高度重視 PCB 的表面處理工藝，通過先進的處理技術，提升產品的導電性、耐腐蝕性與焊接性能，延長使用壽命。公司提供多種表面處理方案，包括沉金、鍍金、鍍錫、OSP 等，可根據客戶的應用場景與需求進行選擇。例如，沉金工藝能提供良好的導電性與抗氧化性，適配高頻、高精度的 PCB 產品；鍍金工藝則具備優異的耐磨性與穩定性，適用于連接器、按鍵等經常接觸的部位；OSP 工藝環保無污染，能有效提升焊接可靠性。表面處理過程中，采用自動化生產設備與嚴格的工藝參數控制，確保處理層均勻、附著力強，避免出現脫皮、氧化等問題。每塊經過表面處理的 PCB 都將進行嚴格檢測，確保符合相關標準，為后續的組件焊接與產品裝配提供良好基礎，讓 PCB 產品在各種使用環境下都能保持優異性能。富盛 PCB 線路板生產引入 AI 檢測系統，提升精度與效率，降低人為誤差。

    PCB 制造是復雜的精密加工過程，以雙面板為例，需經過十余道主要工序。**步是基板裁剪，將大尺寸基板切割為設計所需的電路板尺寸；第二步是鉆孔，使用數控鉆床在基板上鉆出元件安裝孔與金屬化孔，孔徑較小可達 0.1mm；第三步是沉銅，通過化學沉積在孔壁與基板表面形成薄銅層，為后續電鍍做準備；第四步是圖形轉移，將設計好的線路圖案通過光刻技術轉移到基板上，形成線路保護層；第五步是蝕刻，用化學溶液去除未被保護的銅層，留下所需的導電線路；第六步是阻焊層涂覆，在電路板表面印刷阻焊油墨并固化；第七步是絲印，印刷元件標識；第八步是表面處理，常見工藝有噴錫、沉金、OSP（有機保焊劑），防止銅層氧化并提升焊接性能；然后經過電氣測試、外觀檢查，合格的 PCB 才能出廠。富盛 PCB 線路板線寬線距低至 0.1mm/0.1mm，實現高密度集成，滿足復雜電路需求。長沙十層PCB線路板廠家

定制 PCB 就找富盛電子，品質過硬，合作無憂更安心。成都PCB線路板廠家

    隨著電子技術向小型化、高性能、多元化發展，PCB的應用場景持續拓展，不同類型PCB準確適配各類行業需求。消費電子領域，高密度多層板、柔性PCB（FPC）廣泛應用于手機、筆記本、智能手表，實現輕薄化與高集成度；車載領域，車規級PCB需滿足耐高溫、抗震動、抗電磁干擾要求，用于電池管理系統（BMS）、自動駕駛域控制器等關鍵部件；5G與AI領域，高頻高速PCB憑借低介電損耗優勢，支撐基站、AI服務器的高速信號傳輸；航天領域，高級多層板（50層以上）保障極端環境下的穩定運行。關鍵詞：PCB應用、柔性PCB（FPC）、車規級PCB、高頻高速PCB、消費電子、車載PCB、航天。成都PCB線路板廠家
