Nanoscribe首屆線上用戶大會于九月順利召開，在微流控研究中，通常在針對微流控器件和芯片的快速成型制作中會結合不同制造方法。亞琛工業大學（RWTHUniversityofAachen）和不來梅大學（UniversityofBremen）的研究小組提出將三維結構的芯片結構打印到預制微納通道中。生命科學研究的驅動力是三維打印模擬人類細胞形狀和大小的支架，以推動細胞培養和組織工程學。丹麥技術大學(DTU)和德國于利希研究中心的研究團隊展示了他們的成就，并強調了光刻膠如IP-L780和Nanoscribe新型柔性打印材料IP-PDMS的重要性。在微納光學和光子學研究中，布魯塞爾自由大學的研究人員提出了用于光纖到光纖和光纖到芯片連接的錐形光纖和低損耗波導等解決方案。阿卜杜拉國王科技大學的研究團隊3D打印了一個超小型單纖光鑷，以實現集成微納光學系統。連接處理是光子集成研究的挑戰。正如明斯特大學（WWU）研究人員所示，Nanoscribe微納加工技術正在驅動研究用于集成納米多孔電路的混合接口方法。麻省理工學院（MIT）的科學家們正在使用Nanoscribe的2PP技術制造用于高密度集成光子學的光學自由形式耦合器。

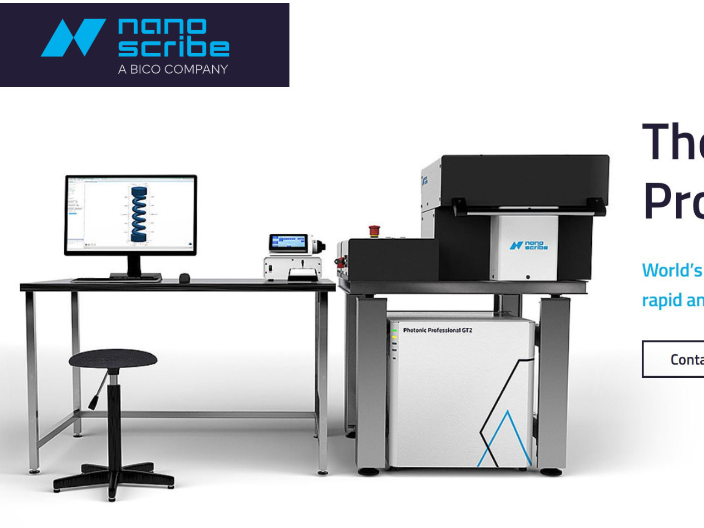

Nanoscribe的PhotonicProfessionalGT2使用雙光子聚合(2PP)來產生幾乎任何3D形狀：晶格、木堆型結構、自由設計的圖案、順滑的輪廓、銳利的邊緣、表面的和內置倒扣以及橋接結構。PhotonicProfessionalGT2結合了設計的靈活性和操控的簡潔性，以及比較廣的材料-基板選擇。因此，它是一個理想的科學儀器和工業快速成型設備，適用于多用戶共享平臺和研究實驗室。Nanoscribe的3D無掩模光刻機目前已經分布在30多個**的前沿研究中，超過1,000個開創性科學研究項目是這項技術強大的設計和制造能力的特別好證明。Nanoscribe公司的PhotonicProfessionalGT2系統把雙光子聚合技術融入強大了3D打印工作流程，實現了各種不同的打印方案。雙光子聚合技術用于3D微納結構的增材制造，可以通過激光直寫而避免使用昂貴的掩模版和復雜的光刻步驟來創建3D和2.5D微結構制作。PhotonicProfessionalGT2系統可以實現精度上限的3D打印，突破了微納米制造的限制。該打印系統的易用性和靈活性的特點配以比較廣的打印材料選擇使其成為理想的實驗研究?jī)x器和多用戶設施。
